Зажимные устройства Muller

Зажимные устройства Muller

Ассортимент и характеристики зажимных устройств.

Зажимные устройства предназначены для виброустойчивого соединения погружаемого элемента (например, профилей, свай, двутавровых балок или труб) с вибропогружателем. Для выполнения работ перед стенами зажимные устройства могут быть повернуты на 90°. Соединительные плиты позволяют обеспечить различные способы крепления в зажиме. Кроме того, имеются колодки для захвата замка для забивки двойного шпунта и радиальные колодки для забивки труб. Важно правильно подобрать компоненты: Сила натяжения зажимного устройства должна как минимум в 1,2 раза превосходить центробежную силу вибропогружателя.

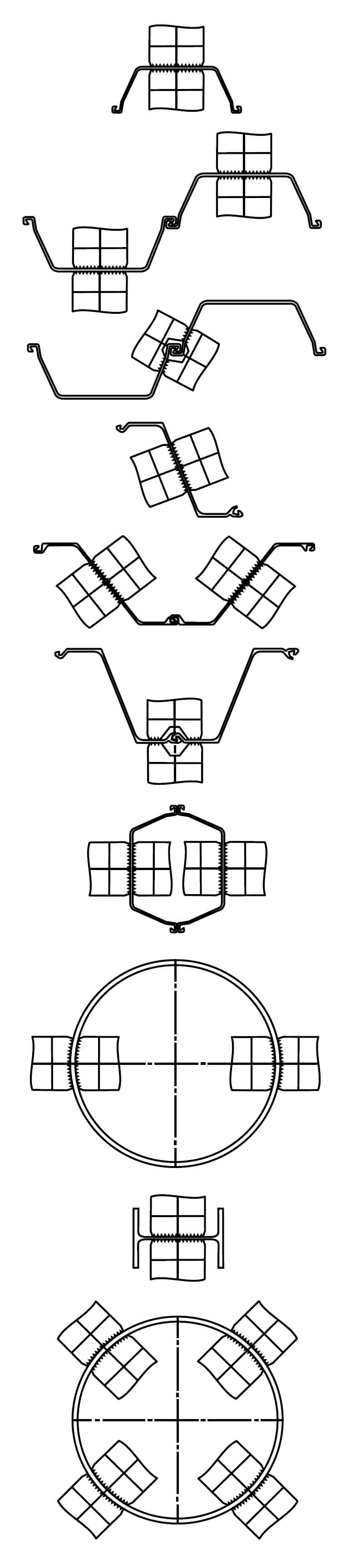

Области применения:

Одиночные или двойные зажимы для шпунтовых профилей типа U / Z, двутавровых балок и труб.
Специальные зажимные устройства для выполнения особых работ (например, для деревянных и бетонных свай, труб малого диаметра).

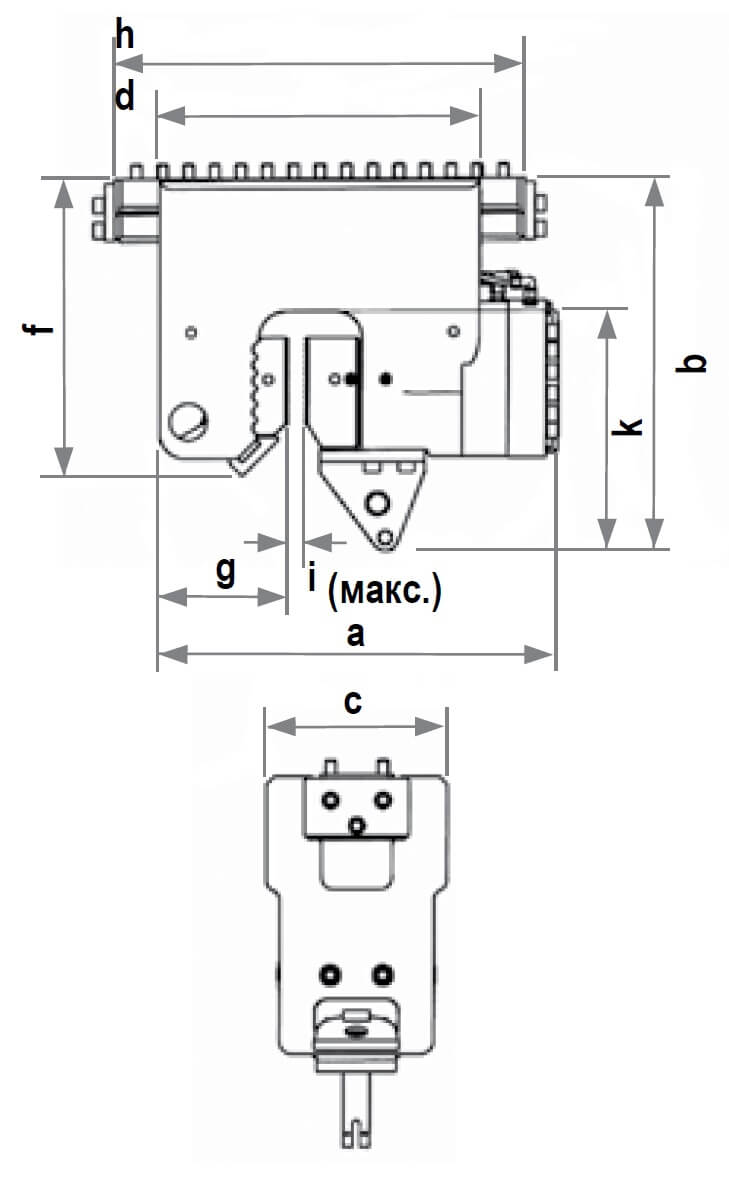

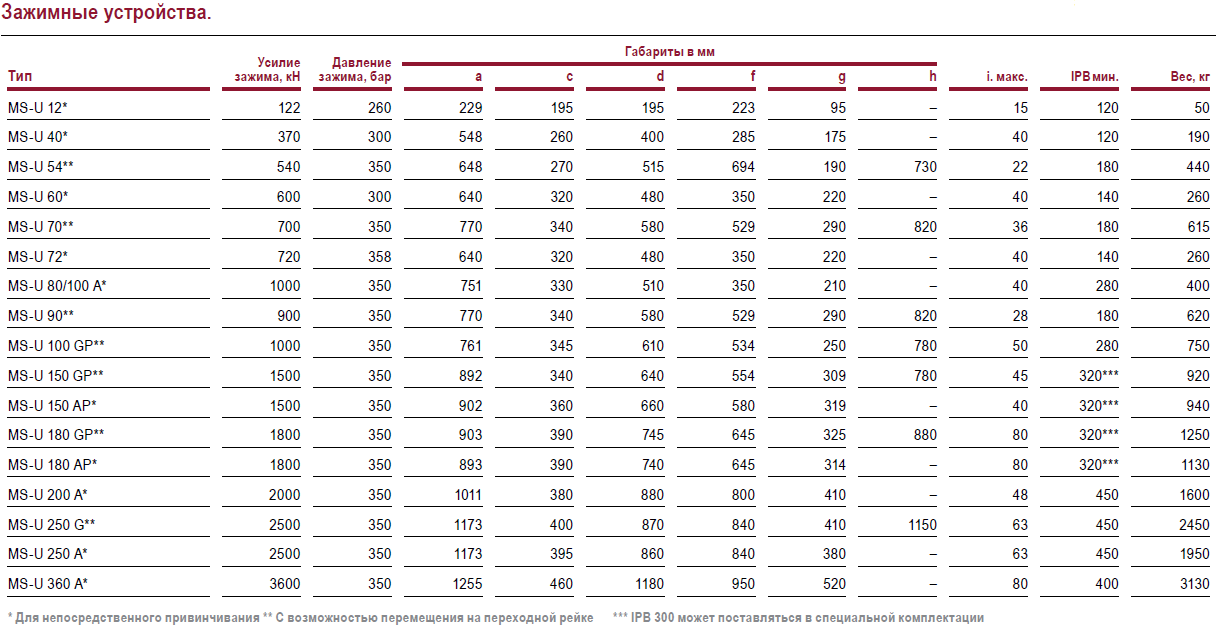

Тип	Усилие зажима, кН	Давление зажима, бар	Габариты в мм						Вес, кг
Тип	Усилие зажима, кН	Давление зажима, бар	а	с	d	f	g	h	Вес, кг
MS-U 12	122	260	229	195	195	223	95	-	50
MS-U 40	370	300	548	260	400	285	175	-	190
MS-U 54	540	350	648	270	515	694	190	730	440
MS-U 60	600	300	640	320	480	350	220	-	260
MS-U 70	700	350	770	340	580	529	290	820	615
MS-U 72	720	358	640	320	480	350	220	-	260
MS-U 80/100 А	1000	350	751	330	510	350	210	-	400
MS-U 90	900	350	770	340	580	529	290	820	620
MS-U 100 GP	1000	350	761	345	610	534	250	780	750
MS-U 150 GP	1500	350	892	340	640	554	309	780	920
MS-U 150 АP	1500	350	902	360	660	580	319	-	940
MS-U 180 GP	1800	350	903	390	745	645	325	880	1250
MS-U 180 АР	1800	350	893	390	740	645	314	-	1130
MS-U 200 А	2000	350	1011	380	880	800	410	-	1600
MS-U 250 G	2500	350	1173	400	870	840	410	1150	2450
MS-U 250 А	2500	350	1173	395	860	840	380	-	1950
MS-U 360 А	3600	350	1255	460	1180	950	520	-	3130
