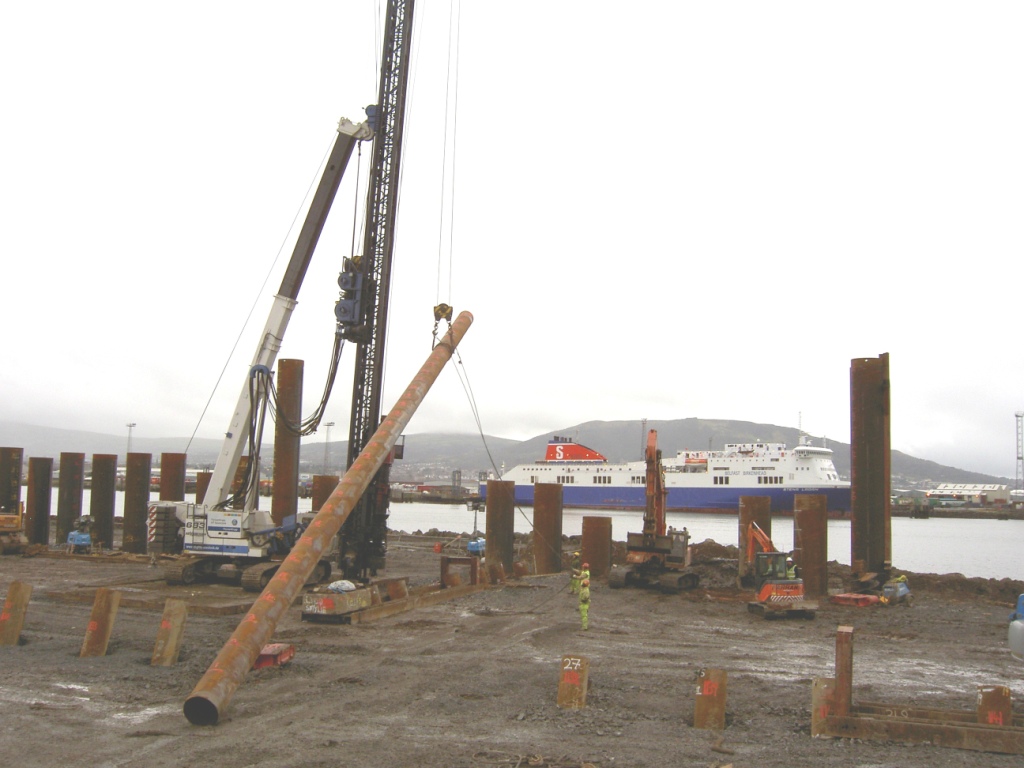

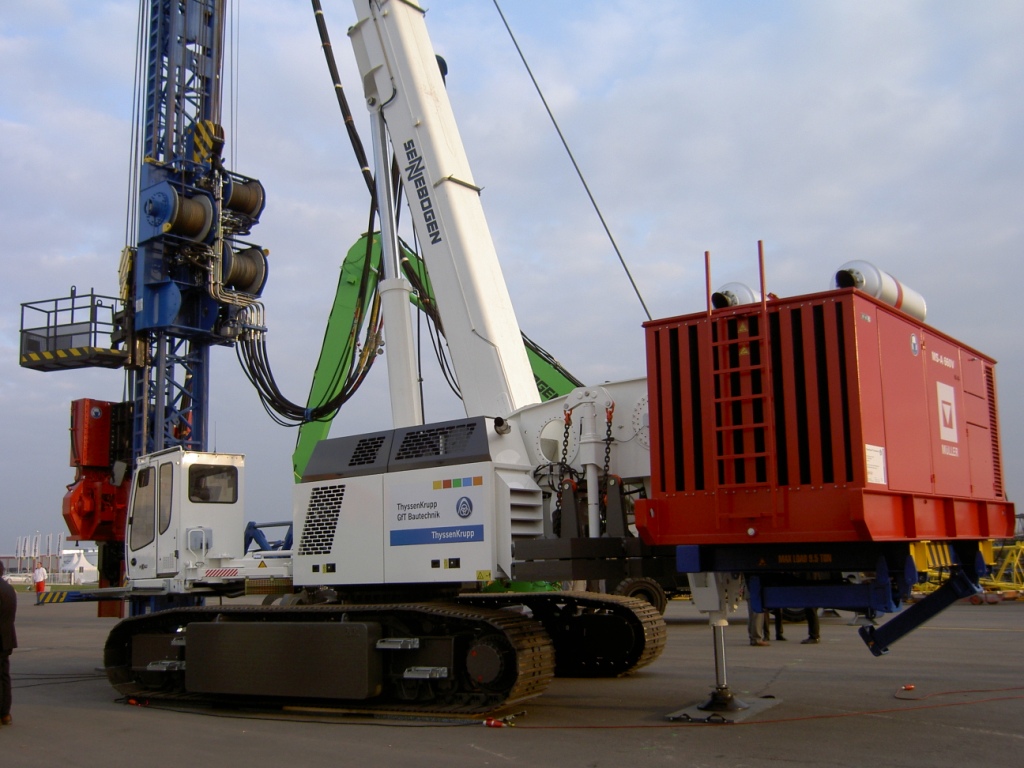

Телескопическая крановая мачта копра Sennebogen 683 TP
.JPG)
Год выпуска - 2008
Наработка - около 800 моточасов
Стоимость - 1.205.000,00 Евро (DDP, Санкт-Петербург)
В комплект поставки входит также дизельный молот Delmag 46-32 (характеристики молота здесь)
Телескопическая крановая мачта копра Sennebogen 683 TP - это комбинация телескопического крана и мачты копра в одной установке. Аппарат благодаря своим компактным размерам очень быстро собирается и обходится без дополнительного вспомогательного крана. Оснащенный крановым устройством он может производить любые крановые работы на стройке, с двухсекционной телескопической стрелой, с грузами до 80 тонн. За считанные часы может быть переоборудован в полноценный аппарат с направляющей мачтой копра.
Области применения:
- Любые способы забивки
- Погружение и извлечение забивных профилей
- Бурение, вдавливание и забивка
Преимущества:
- Комбинация телескопического крана и мачты копра
- Надежная конструкция
- Компактные размеры
- Быстрый монтаж и переоснащение без вспомогательного крана
- Универсальность применения
| Основные характеристики | |
| Эксплуатационный вес с мачтой копра | около 120 тонн |
| Мощность Двигателя | 186 кВт |
| Макс. Вес молота и сваи | 32 тонны |
| Противовес верхней части поворотной платформы | 25 тонн |
| Противовес верхней части поворотной платформы (снимается при транспортировке) | 13 тонн |
| Макс. Грузоподъемность при извлечении (при установленной опоре) | 60 тонн |
| Макс. Длина мачты копра | 40,5 м |
| Угол наклона мачты копра назад | 3:1 / 18.4 град. |
| Угол наклона мачты копра вперед | 4:1 / 14.0 град. |
| Угол наклона мачты копра в стороны | 20:1 / 2.9 град. |
| перемещение мачты копра по горизонтали | 0-1750 мм |
| Вес мачты копра | 22 тонны |
| В режиме крана без направляющей мачты копра | |
| Длина телескопической стрелы | 10.8 м / 14.7 м / 18.6 м |
| Максимальная грузоподъемность | 80 тонн |
Зависимость грузоподъемности крана от вылета телескопической стрелы и её длины.
| Вылет стрелы (м) | Длина стрелы крана (м) | ||
| 10,8 | 14,7 | 18,6 | |
| 2,5 | 80 | ||
| 3 | 80 | 60 | 50 |
| 3,5 | 80 | 60 | 50 |
| 4 | 78,6 | 60 | 50 |
| 4,5 | 68,3 | 60 | 50 |
| 5 | 59,9 | 60 | 50 |
| 5,5 | 52,9 | 51,9 | 47,9 |
| 6 | 47,1 | 45,8 | 43,1 |
| 6,5 | 42,2 | 41,2 | 38,6 |
| 7 | 38 | 37,2 | 34,6 |
| 7,5 | 34,5 | 33,6 | 30,9 |
| 8 | 34 / 7,6 м | 29,8 | 27,5 |
| 9 | - | 26 | 24,4 |
| 10 | - | 22,3 | 21,5 |
| 11 | - | 19,1 / 11 м | 18,8 |
| 12 | - | - | 16,4 |
| 13 | - | - | 14,4 |
| 14 | - | - | 12,7 |
| 15 | - | - | 12 / 14,3 |
